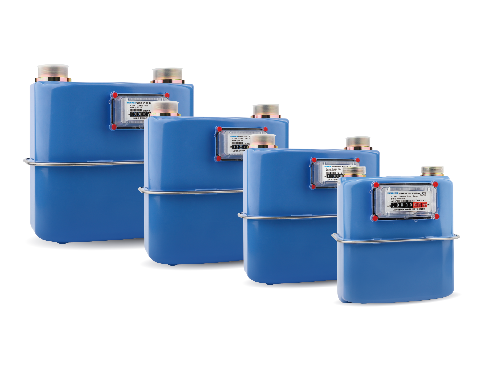

宽量程工商业燃气表/机械式温度补偿工商业燃气表
产品概述:
        宽量程工商业燃气表采用宽量程计量精度调整工艺,确保燃气表的误差曲线更平直,以提高燃气表的计量精度,减小误差分散性。G6、G10、G16、G25每种表型均为独立型号规格,且回转体积不同,更适应于不同应用场合的精确计量,产品体积小,重量轻,适用于多种场合使用。
分享到:

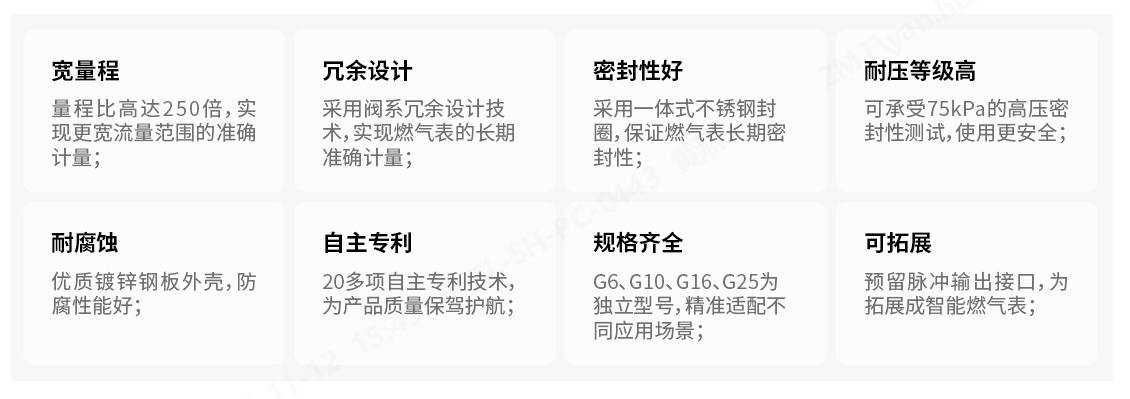

性能特点

  ● 量程范围宽,量程比达到250:1;

  ● 密封性好,使用更安全,使燃气表可承受75kPa的高压密封性检测;

  ● 预留脉冲输出接口,为未来实现远程抄表提供可能;

  ● 支持外挂NB-loT通讯模块升级为物联网远传燃气表。

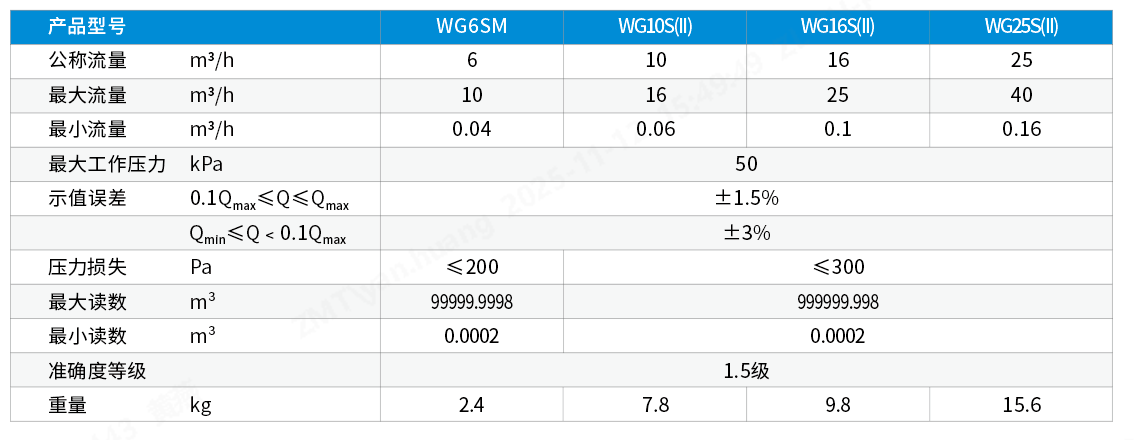

技术参数

技术参数/型号 WG6S WG10S WG16S WG25S G6S-JT G10S-JT G16S-JT G25S-JT
公称流量m³/h 6 10 16 25 6 10 16 25
最大流量m³/h 10 16 25 40 10 16 25 40
最小流量m³/h 0.04 0.06 0.1 0.16 0.06 0.1 0.16 0.25
工作压力范围  kPa 0.5~50
中心温度 tsp 20℃
示值误差          0.1qmax≤q≤qmax ±1.5% ±2%(tsp±5℃ 范围内) ±2.5%(tsp±5℃ 范围外)
                         qmin≤0.1qmax ±3% ±3.5%(tsp±5℃ 范围内) ±4%(tsp±5℃  范围外)
压力损失  Pa ≤200 ≤300 ≤200 ≤300
最大读数  m³ 99999.9998 999999.998 999993.9998 999999.998
最小读数  m³ 0.0002 0.002 0.0002 0.002
准确度等级 1.5级
重 量  kg 4.1 7.8 9.8 15.6 4.2 7.9 9.9 15.7

外形尺寸


型号规格 WG6S WG10S WG16S WG25S G6S-JT G10S-JT G16S-JT G25S-JT
A(mm) 160±0.50 200±0.50 240±0.50 300±0.50 160±0.50 200±0.50 240±0.50 300±0.50
B(mm) G1¼" G2" G2" M80x3 G1¼" G2" G2" M80x3
C(mm) 237.5 327.5 375.5 437 285.9 344.8 392.8 454.3
D(mm) 192 216 238 285.5 192 216 238 285.5
E(mm) 168.6 191 213 262.5 168.6 191 213 262.5
F(mm) 254.5 316 355.5 438.8 254.5 316 355.5 438.8
M(mm) R1 R1 ½ R1 ½ R2 R1 R1 ½ R1 ½ R2
